ДР-ДД
Доступен для скачивания
краткий каталог продукции:
Цена: 4367 ... 8417 руб.
Реле перепада давления ДР-ДД предназначено для поддержания заданного значения перепада давления жидких или газообразных сред
Особенности:
- Может применяться для сигнализации об аварийно низком или высоком перепаде давления в системе
- Может применяться для контроля засоренности водяных фильтров
- Настройка перепада давления
- Заменяет реле давления РКС-1 и ДЕМ202
- Присоединение: штуцер G¼" с прямым торцом
- Прибор совместим с капиллярной трубкой ТСТ-900-7/16 (требуется переходник ПТСТ-G1/4-7/16)
| Параметр
| Значение
| ||
| Рабочая среда
| Жидкие и газообразные среды
| ||
| Температура рабочей среды
| −10…+100°C | ||
| Реле
| ~5 А, 250 В (для ДР-ДД-04М), ~12(8) А, 250 В | ||
| Присоединение
| Наруж. G¼"
| ||
| Габаритные размеры
| 145×80×48 мм
| ||
| Вес
| 398 г
| ||
| Модель | Диапазон, МПа
| Дифференциал, МПа | Рmax, МПа
|
| ДР-ДД-02 | 0,0...0,2 | 0,03 | 1,2 |
| ДР-ДД-04М | 0,03...0,45 | 0,02 | 1,2 |
| ДР-ДД-04 | 0,05...0,45 | 0,05 | 1,2 |
| ДР-ДД-06 | 0,1...0,6 | 0,03 | 3
|

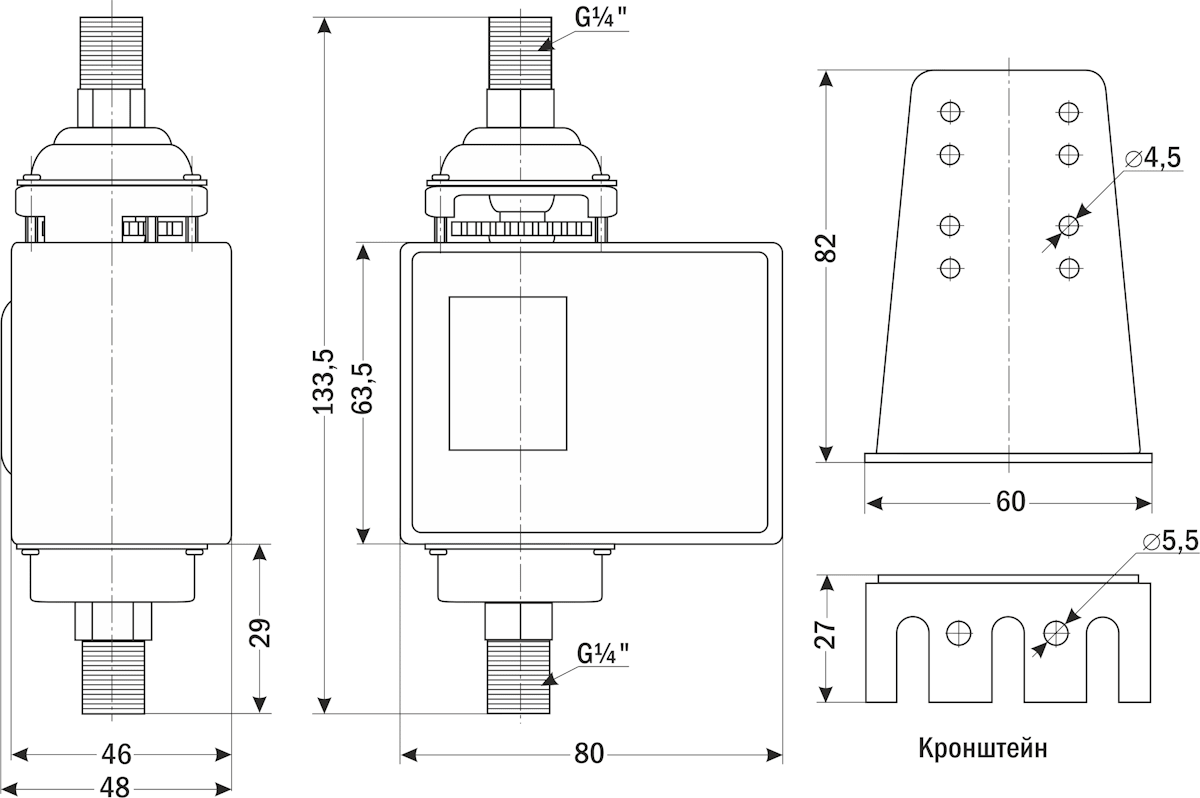

| Габаритный чертеж
|
 |
| ДР-ДД |
 |
| Кронштейн |
Версия: 2021-11-29-ЛВС
| Документ | Дата обновления |
| Отказное письмо на реле давления | 07.11.2015 |
| Декларация о соответствии реле давления | 20.01.2013 |
| Сертификат на ДР-ДД, ДР-2Д, ДР-Д, ДРМ-Н-10(20,30), АЕ-6021 | 20.01.2013 |
| Паспорт на ДР-ДД | 11.10.2022 |
