ДРУ-ПП-81-15
Доступен для скачивания
краткий каталог продукции:
Цена: 2096 руб.
Датчики расхода с импульсным выходом ДРУ-ПП-81-15 предназначены для учета суммарного или текущего расхода воды. Принцип работы датчиков основан на вращении внутри прибора крыльчатки с частотой, прямо пропорциональной интенсивности потока. Датчики расхода генерируют импульсные сигналы, частота которых пропорциональна частоте вращения крыльчатки. Эти датчики рекомендуется применять в комплекте с тахометрами (ВЕХА-Т) или счетчиками импульсов (ВЕХА-С).
Особенности:
Особенности:
- Импульсный выход, тип NPN
- Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
- Универсальное монтажное положение: горизонтальное и вертикальное
- Степень пылевлагозащиты: IP55
Технические характеристики:
| Параметр | Значение |
| Рабочая среда
| Вода и другие неагрессивные жидкости
|
| Максимальное давление рабочей среды | 1,75 МПа
|
| Питание, ток
| =4...24 В, 10 мА
|
| Температура рабочей среды | 0...+80°C |
| Расход
| 1...30 л/мин |
| Тип выхода | NPN |
| Импульсный выход
| 360...592 ± 10% имп./л |
| Формула расчета частоты импульсов | F = (10Q - 4) ± 10%
|
| Степень пылевлагозащиты
| IP55
|
| Длина провода | 350 мм
|
| Материал | Нержавеющая сталь |
| Монтажное положение
| Универсальное
|
| Присоединение | Наруж. G½" |
| Габаритные размеры
| 44×27×24 мм
|
| Вес
| 73 г
|

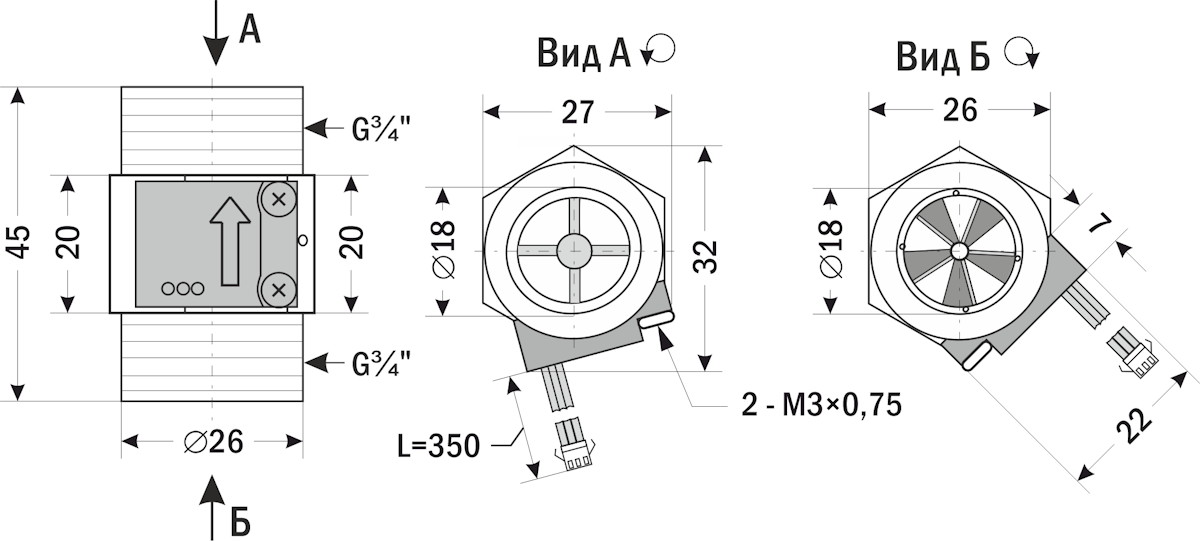

| Габаритные размеры
|
 |
Версия: 2023-03-17-ЛВС
| Документ | Дата обновления |
| Паспорт на ДРУ-ПП-81-15 | 23.08.2023 |
