ПР522-К6
Доступен для скачивания
краткий каталог продукции:
Цена: 2009 руб.
Пневмопереключатель ПР522-К6 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмопереключатели относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики:
Пневмопереключатели относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
| Параметр | Значение |
| Тип распределителя
| 5/2 (5-линейный, 2-позиционный) |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение рабочих портов | G¼"
|
| Присоединение портов выхлопа | G⅛" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Исполнение | С фиксацией |
| Габаритные размеры | 43×34×134 мм |
| Вес | 200 г |

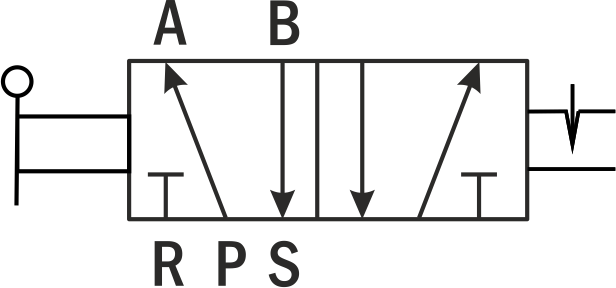

| Пневматическая схема
|
Расшифровка обозначений: Р – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа; S – порт выхлопа. |
Описание работы:Для управления пневмоцилиндрами двустороннего действия применяют пневмопереключатели типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника
В исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При повороте рукоятки порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При возврате рукоятки в начальное положение золотник также возвращается в исходное положение.

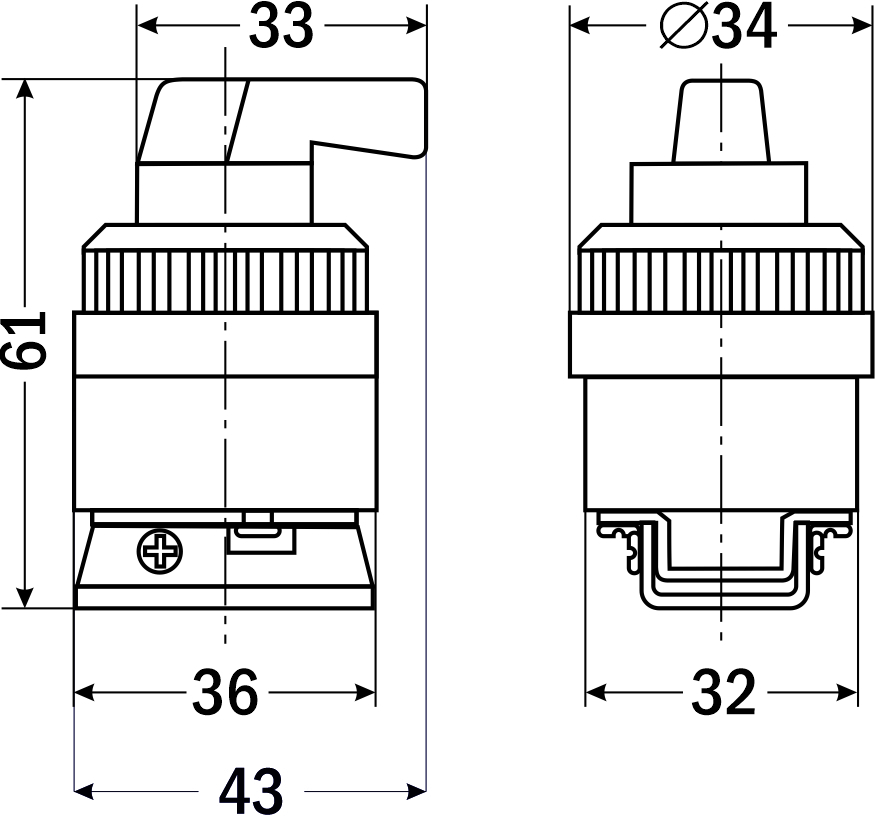

| Габаритные размеры |
 |
 |
Версия: 2024-11-13-СДГ
| Документ | Дата обновления |
| Паспорт на ПР522-К6 | 20.02.2025 |
