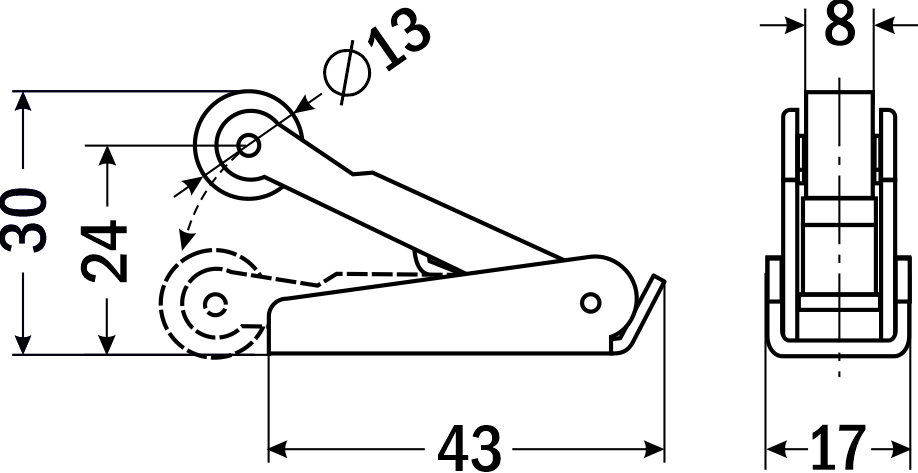

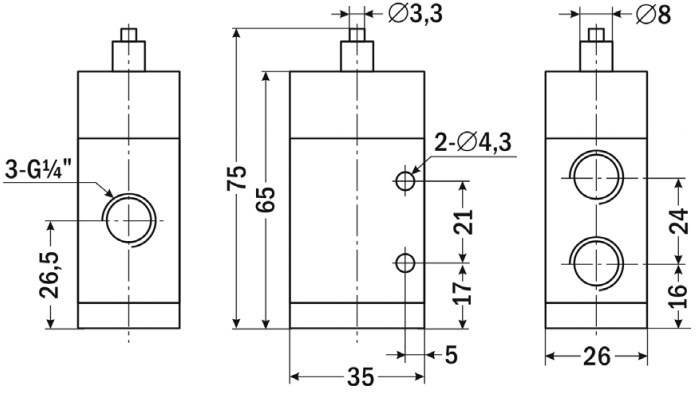

ПР322-К2

Пневмовыключатель конечный ПР322-К2 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмовыключатели конечные относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

• Срабатывание на нажатие

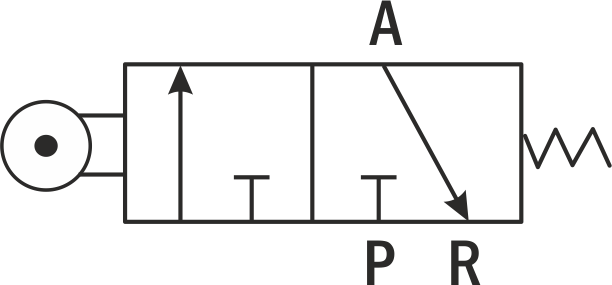

Описание работы:Для управления пневмоцилиндрами одностороннего действия используются пневмовыключатели конечные ПР322-К2, имеющие возможность коммутировать линии питания, потребителя и выхлопа. Такие пневмовыключатели обозначаются  как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала вводавывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.

В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на ролик порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии нажима золотник под действием пружины возвращается в исходное положение.
